Modbus-Tools

C++20 | Qt6 | Industrial Protocols

本文基于 Modbus-Tools 最新版本编写，更新于 2026-04-21

在工业自动化和嵌入式开发中，Modbus 协议几乎是日常工作的一部分。真正进入现场联调后，时间往往消耗在重复动作上：手动组帧、反复核对日志、逐条做倍率换算。

开发 Modbus-Tools 的目标很直接：把“发帧、看日志、解帧”三件高频操作做顺手。它不追求功能堆叠，而是优先保证调试效率和可用性。实现上采用 channel / transport / session / parser 分层设计，并配套 CI/CD、多语言与自动更新能力，方便工具持续迭代。

下面按实际使用顺序，快速介绍这款工具的核心用法。

1. 快速连接与报文构建

打开软件后，无论是走 Modbus RTU（串口）还是 Modbus TCP（网络），连接参数都在左侧面板，一目了然。

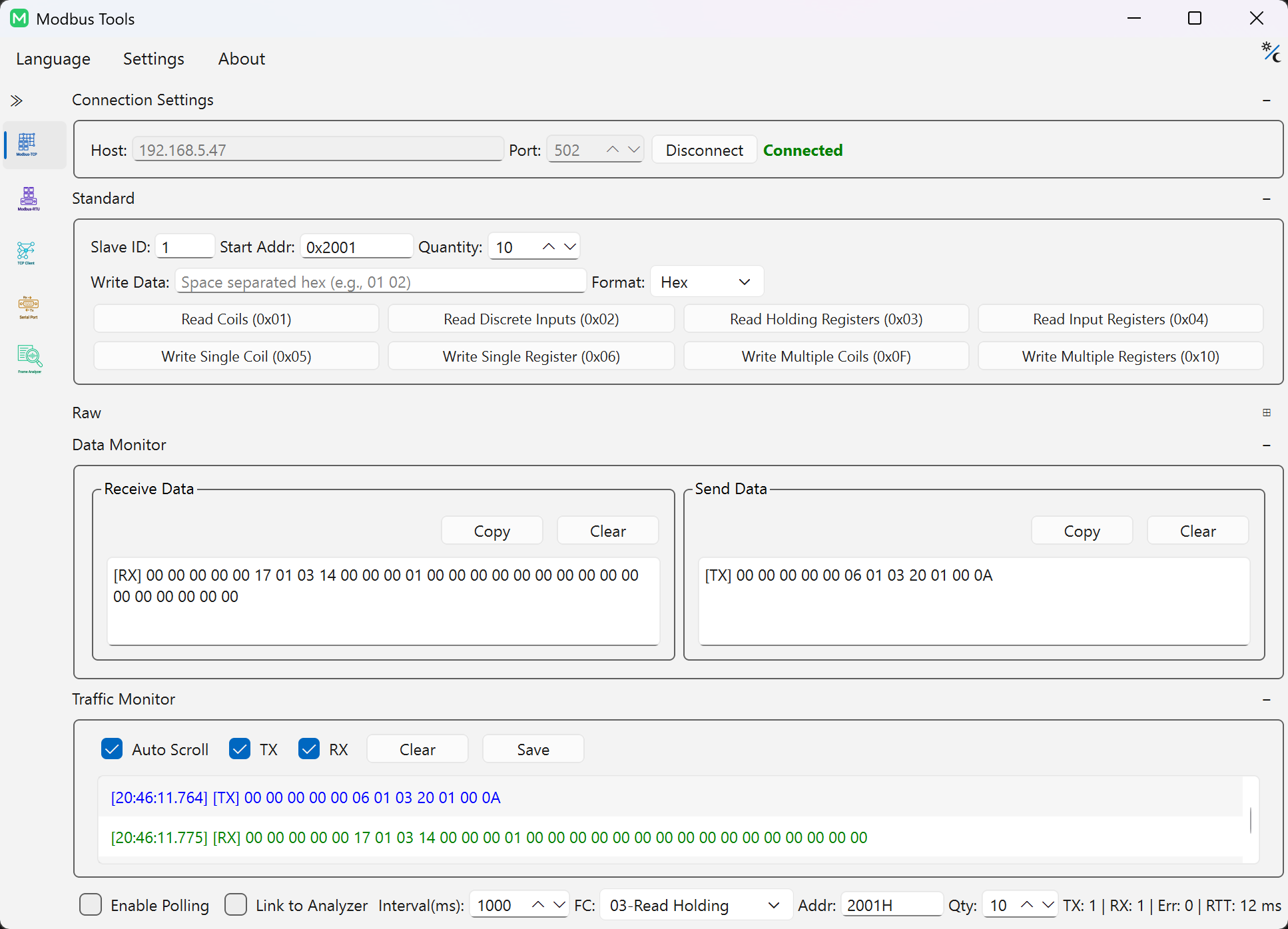

Modbus-TCP快速构建帧

在调试阶段，最需要的是“快速试错”。Modbus-Tools 将参数输入与功能码操作拆分得非常清晰：

  • 一键发送常用功能码：填好 从机地址 (Slave ID)、起始地址 和 数量/数据，点击 01/02/03/04/05/06/0F/10 等按钮即可发送。底层自动组帧并计算 CRC/LRC。功能码覆盖 0x01–0x04（读）、0x05–0x06（单写）、0x0F–0x10（多写）。
  • HEX / DEC 智能识别：Slave ID 与 起始地址 支持 HEX（如 0x10、10H）与 DEC（如 16）两种格式输入，由 parseSmartInt() 统一解析并做范围校验。
  • 写入数据格式可切换（HEX / DEC / Binary）：在 Write Data 旁可通过 Format 下拉框切换 Hex、Decimal 或 Binary，输入习惯可以按项目场景自由调整。
  • Raw 模式增强：需要发送自定义 Hex 报文时，可直接切换 Raw 输入并发送，适合非标场景或异常流程验证。Raw 模式内置两个辅助按钮：
    • Append CRC (RTU)：自动计算并追加 CRC16 校验值至输入框
    • Add MBAP (TCP)：自动封装 Modbus TCP 主站报头（Transaction ID / Protocol ID / Length / Unit ID）至输入框

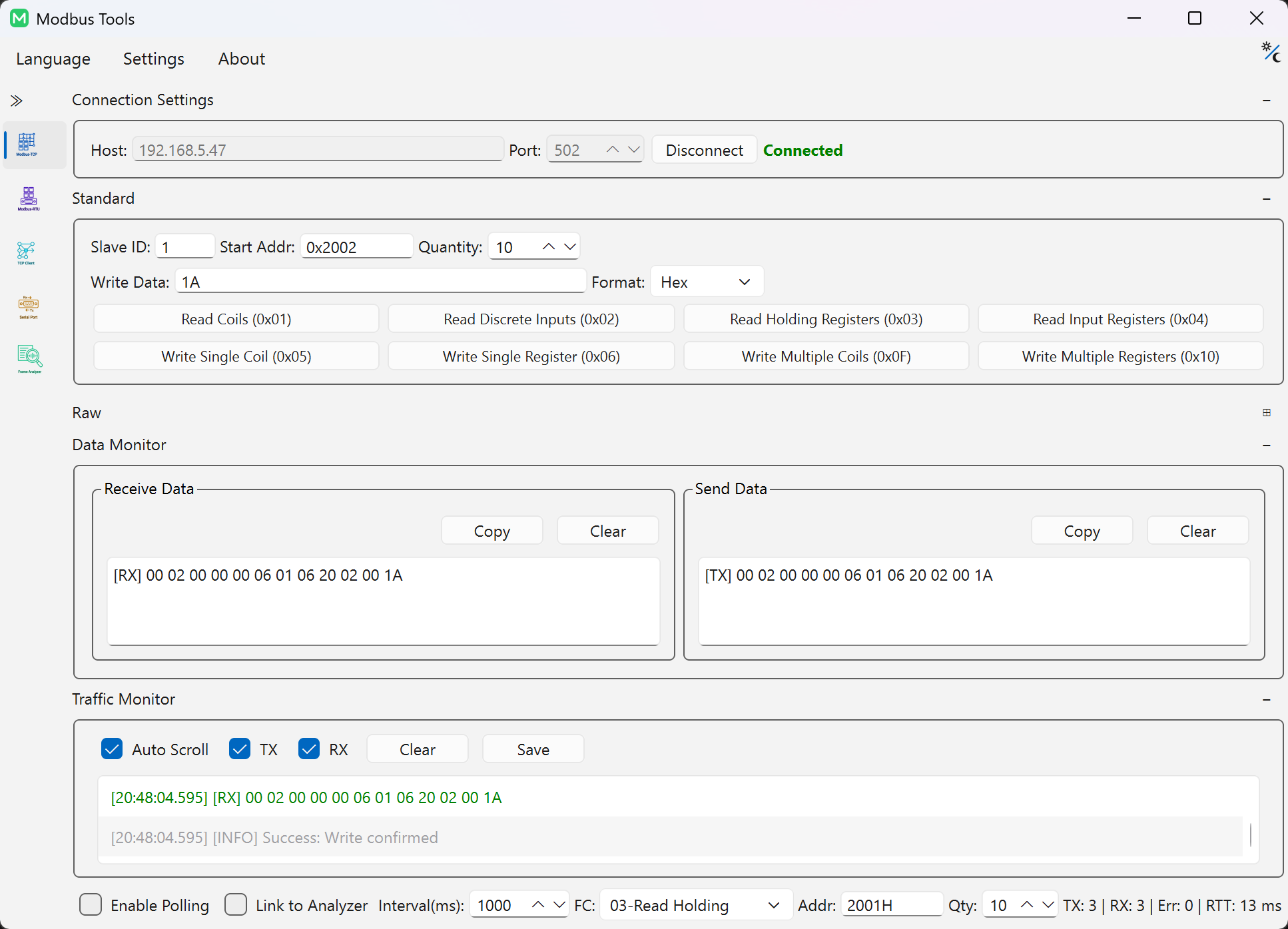

Modbus-TCP快速下发指令-DEC

线圈 (Coils) 二进制下发交互

针对位操作场景，工具提供了直观的 Binary 输入模式：

  • Binary 输入：支持直接输入比特串（如 1 0 1 1），系统自动编码并配合 0x05（单线圈写入）或 0x0F（多线圈写入）功能码下发。
  • 位级读取：配合 0x01/0x02 读取指令，实现对远程设备线圈与离散输入状态的高效验证。

2. 盯日志与一键复制 (Traffic Monitor)

联调阶段的核心是快速定位问题。Traffic Monitor 重点优化了日志可读性和复用效率。

  • 收发分离显示：TX（发送）与 RX（接收）采用不同高亮，并附毫秒级时间戳，便于还原交互顺序。
  • 一键复制：可直接复制关键报文用于缺陷复现、团队沟通或测试记录。
  • 按方向过滤：支持仅显示 TX 或 RX，在高频轮询场景下更容易聚焦关键数据。
  • 日志可保存：支持将当前通信记录导出保存，便于归档现场问题与形成测试留痕。

3. 帧解析器 (Frame Analyzer)：告别计算器

Frame Analyzer 是日常使用频率最高的模块之一。将 Hex 报文粘贴后点击解析，即可自动拆解报文结构并输出可读表格。

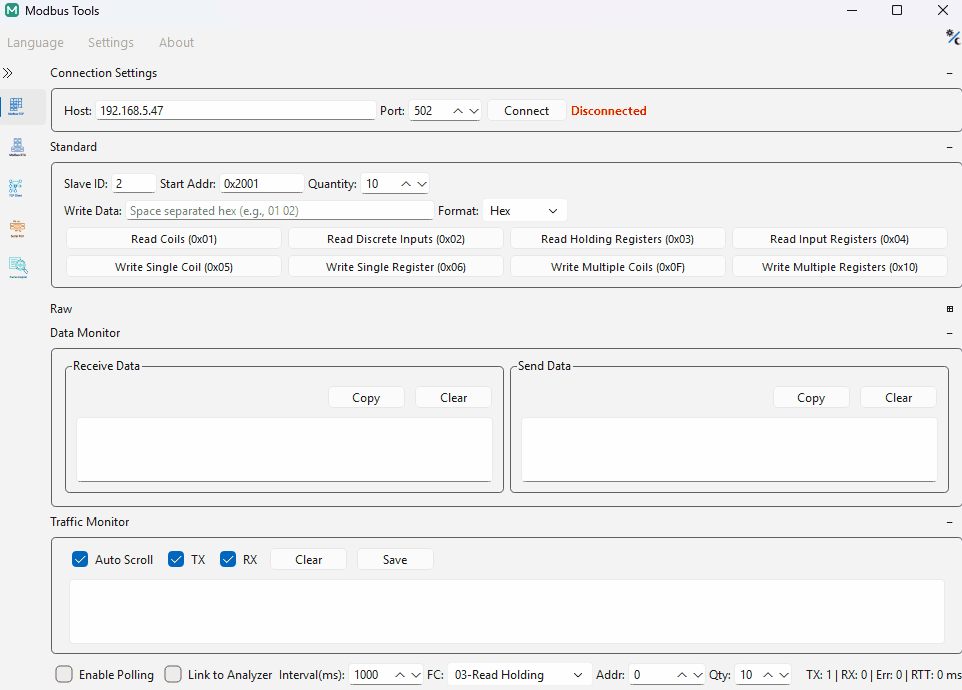

构建帧 → 复制 → 粘贴解析流程

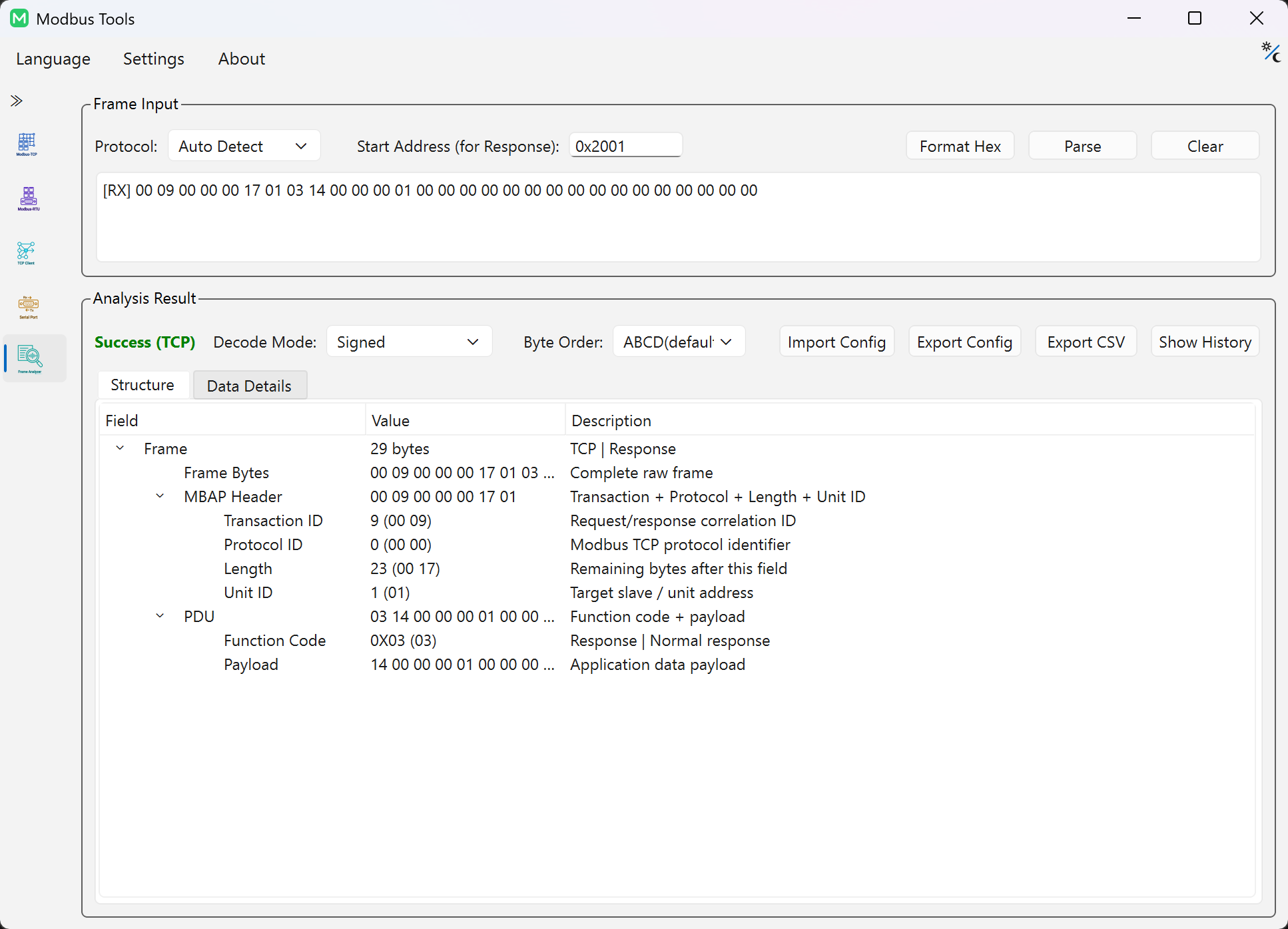

帧解析助手主页面

对现场调试最有价值的，是以下几个能力：

解码模式切换 (Unsigned / Signed)

解析器顶部提供 Decode Mode，可在 Unsigned 与 Signed 间切换。切换后会立即按新模式重新解析，十进制、Hex、二进制和换算值会同步更新，查看有符号量（如负温度、反向功率）更直观。

倍率换算 (Multiplier Scaling)

很多设备会将浮点量按倍率放大后再上送（例如 220.5V -> 2205）。在解析表格中可按寄存器设置 Scale（如 0.1、0.01），系统会实时展示换算后的工程值（显示 2205 -> 220.5V ）。

多维字节序分析 (Byte Order)

不同厂商的 PLC 和仪表可能采用不同的数据排列方式。解析器支持 四种字节/字序模式，适配各类设备：

  • ABCD (Big Endian)：大端模式，高位在前
  • CDAB (Little Endian Byte Swap)：小端字节交换
  • BADC (Big Endian Byte Swap)：大端字节交换
  • DCBA (Little Endian)：小端模式，低位在前

切换字节序后，寄存器值会重新计算并展示。

寄存器功能注释 (Description)

支持为寄存器地址添加描述（如"A 相电压"“电机转速”）。解析结果与注释并排展示，减少来回翻表的时间。

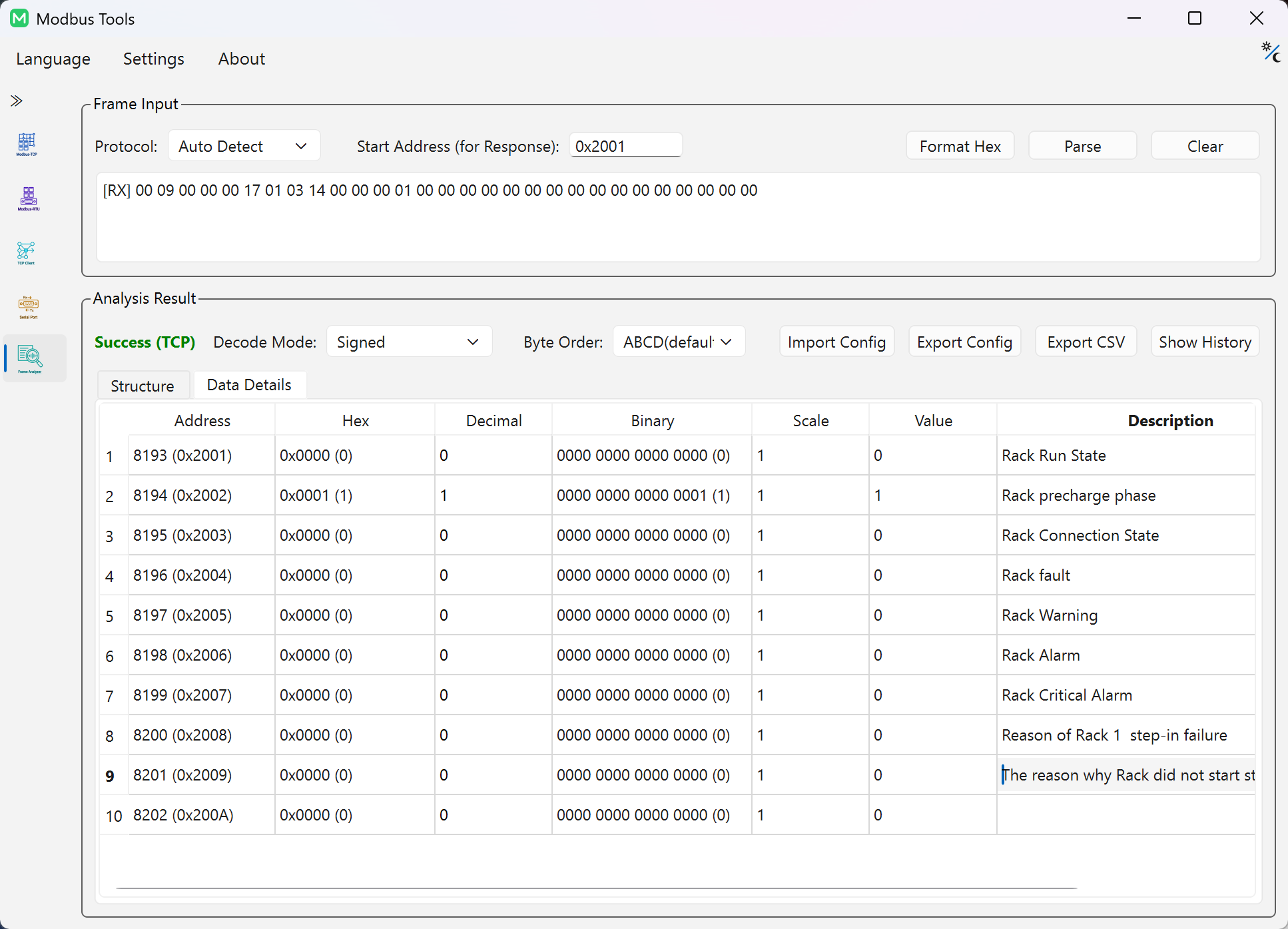

帧解析-地址倍率注释

配置持久化与模板 (JSON / CSV 导入导出)

配置可自动保持，并支持导入/导出 JSON / CSV 模板。

  • 自动保存：保留最近使用的倍率与描述配置。
  • 模板复用：按设备或项目保存独立模板，切换调试对象时可直接导入。

其他实用细节

  • Format Hex 按钮：可一键清洗并规范 Hex 输入格式，粘贴长报文后更易读。
  • 响应起始地址可配置：针对响应帧解析可设置 Start Address，让地址映射和点位表保持一致。
  • 协议识别可选：支持 Auto Detect / Modbus TCP / Modbus RTU，便于混合抓包场景快速判别。

强制解析 (Force Parse)

现场抓包时，报文可能因截断、中间设备修改等原因导致校验不通过。当用户在 Protocol 下拉框中手动指定 TCP 或 RTU（而非 Auto Detect）时，解析器进入强制模式：

  • RTU 强制模式：CRC 不匹配时不再直接报错终止，而是标记 checksumValid = false 并在 warnings 中记录 "CRC Mismatch (Forced)"，同时继续解析 PDU 数据字段。
  • TCP 强制模式：MBAP length 字段异常或帧尾有多余字节时，记录对应 warning 后仍按实际字节长度提取 PDU。

此机制适用于分析被网关/中继修改过、或从串口抓包工具截取的不完整报文。Auto Detect 模式下校验严格，适合正常通信场景的精确验证。

除手动粘贴 Hex 报文外，Frame Analyzer 还支持从 Traffic Monitor 接收实时数据：

  • 自动推送：在 Modbus TCP / RTU 视图中开启 Linkage 开关后，RX 响应报文的 PDU 会自动送入解析器，无需手动拷贝。
  • 暂停 / 恢复：点击 Pause Refresh 可驻留当前帧，方便编辑 Scale 或 Description；再次点击 Resume Refresh 恢复自动刷新。
  • 停止联动：点击 Stop Link 断开数据流，解析器恢复为手动模式。
  • 异步执行：解析逻辑运行于 QThread 后台线程，不阻塞 Traffic Monitor 的列表滚动。

如果你同时维护多个型号设备，按设备或项目保存独立模板后，切换调试对象时可直接导入，减少重复配置。

4. 顺手的辅助小工具

除 Modbus 核心流程外，工具也提供了两个轻量能力，便于处理临时调试任务：

  • TCP Client：用于快速验证自定义网络报文。
  • Serial Port：用于基础串口收发测试（ASCII/Hex）。

5. 工程质量与测试保障

作为持续迭代的开源工具，Modbus-Tools 在代码质量方面投入了相当精力：

自动化测试

项目采用 Google Test (GTest) 与 Google Mock (GMock) 框架进行自动化质量检测，覆盖以下核心模块：

  • 会话管理：连接/断开逻辑、请求超时重试及异常状态恢复
  • 协议传输：TCP/RTU 报文封装、解包、校验和计算及完整性验证
  • 解析逻辑：针对多种有效指令及畸形报文的鲁棒性验证
  • 数据处理：字节序转换、工程量缩放及格式化算法的计算准确性

目前全量 42 个自动化测试用例（TEST + TEST_F），覆盖会话管理、协议传输、解析逻辑、数据处理及格式化等模块，每次 Release 发布均执行回归测试。

CI/CD 集成

  • GitHub Actions 流水线集成 MSVC AddressSanitizer (ASan)，用于内存损坏与泄漏的自动化监测
  • 支持自动构建、测试及 Release 解析包分发

自动更新 (OTA)

工具集成了基于 GitHub Releases 的自动更新机制：启动时静默检测新版本 + 菜单栏手动检查。更新包通过 SHA256 校验后执行替换，支持 UpdateOnly（增量）和 Full Package 两种模式。

写在最后

Modbus-Tools 的设计目标是将高频调试操作（发帧、看日志、解帧）封装为可复用的工作流，使开发者能更专注于业务逻辑和问题定位。

功能概要：

  • 快速组帧：HEX/DEC 智能识别（parseSmartInt）+ Raw 模式 CRC/MBAP 辅助计算
  • 实时联动：Link to Analyzer 支持 RX 报文自动推送至解析器
  • 深度分析：倍率换算（Scale Factor）+ 四种字节序（ABCD/BADC/CDAB/DCBA）+ 寄存器描述
  • 位级控制：线圈 Binary 输入模式，支持 0x05/0x0F 功能码
  • 质量保障：42 个自动化测试 + CI/CD 集成 MSVC AddressSanitizer

如果你也在做嵌入式或上位机开发，欢迎前往 GitHub 仓库 体验并反馈建议。
